マグネットハンドは、固定コアとコイルで構成された最もシンプルな構造で、
電流の磁気作用で磁性体ワークを吸着させる小型で強力な機能部品です。
電流の磁気作用で磁性体ワークを吸着させる小型で強力な機能部品です。
使用例一覧

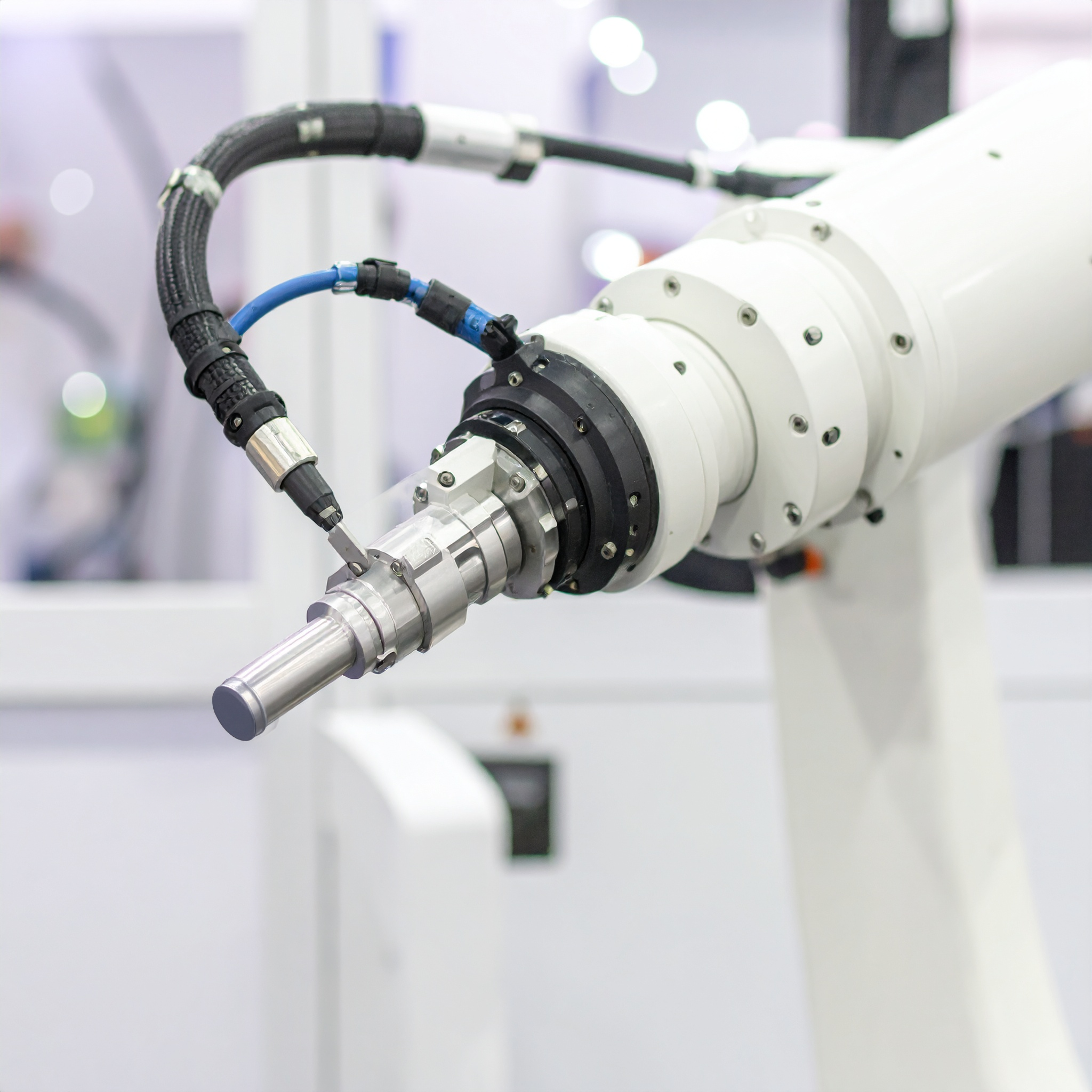

- ロボットアームの先端
- ワークの吸着

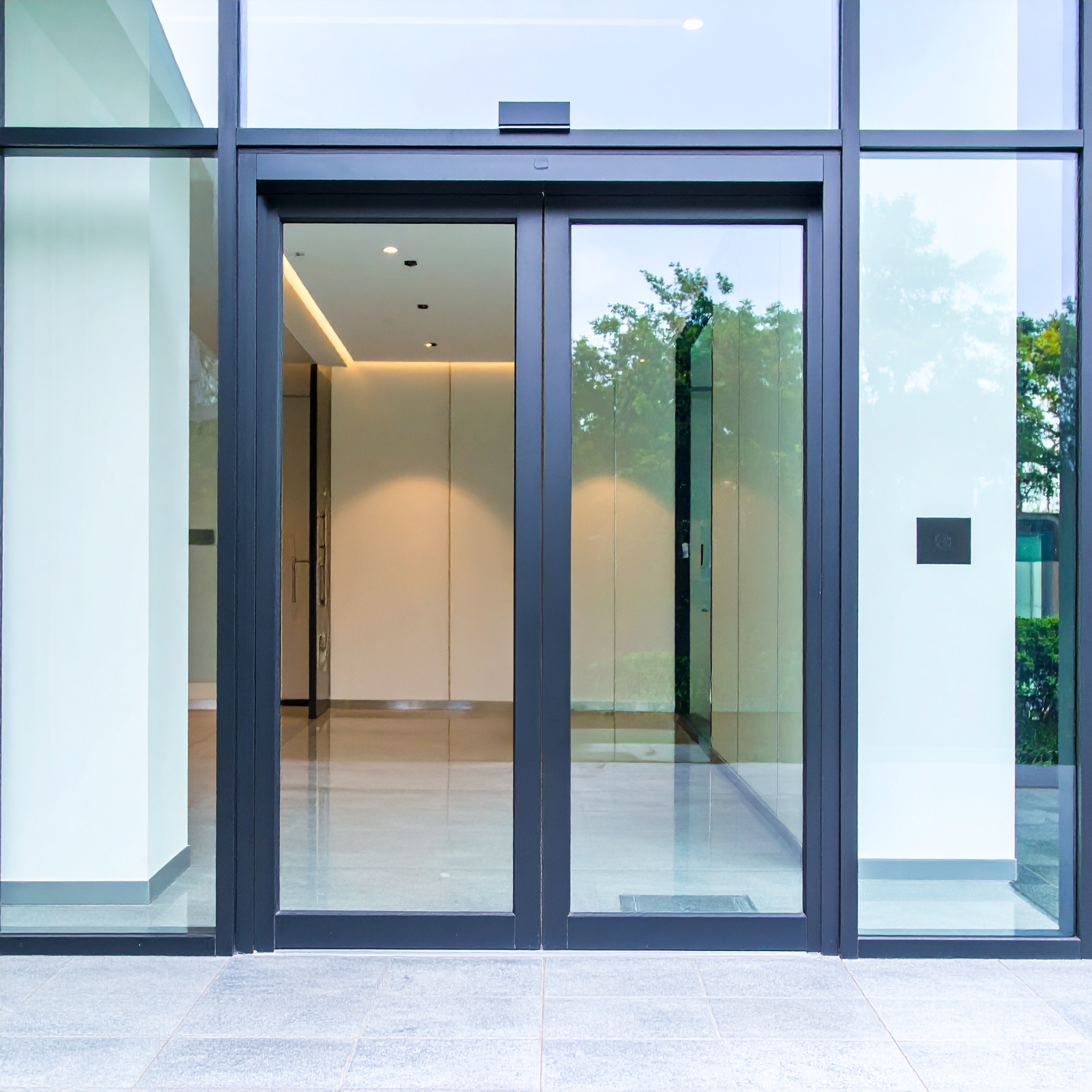

- 自動ドアのロック
- 炊飯器

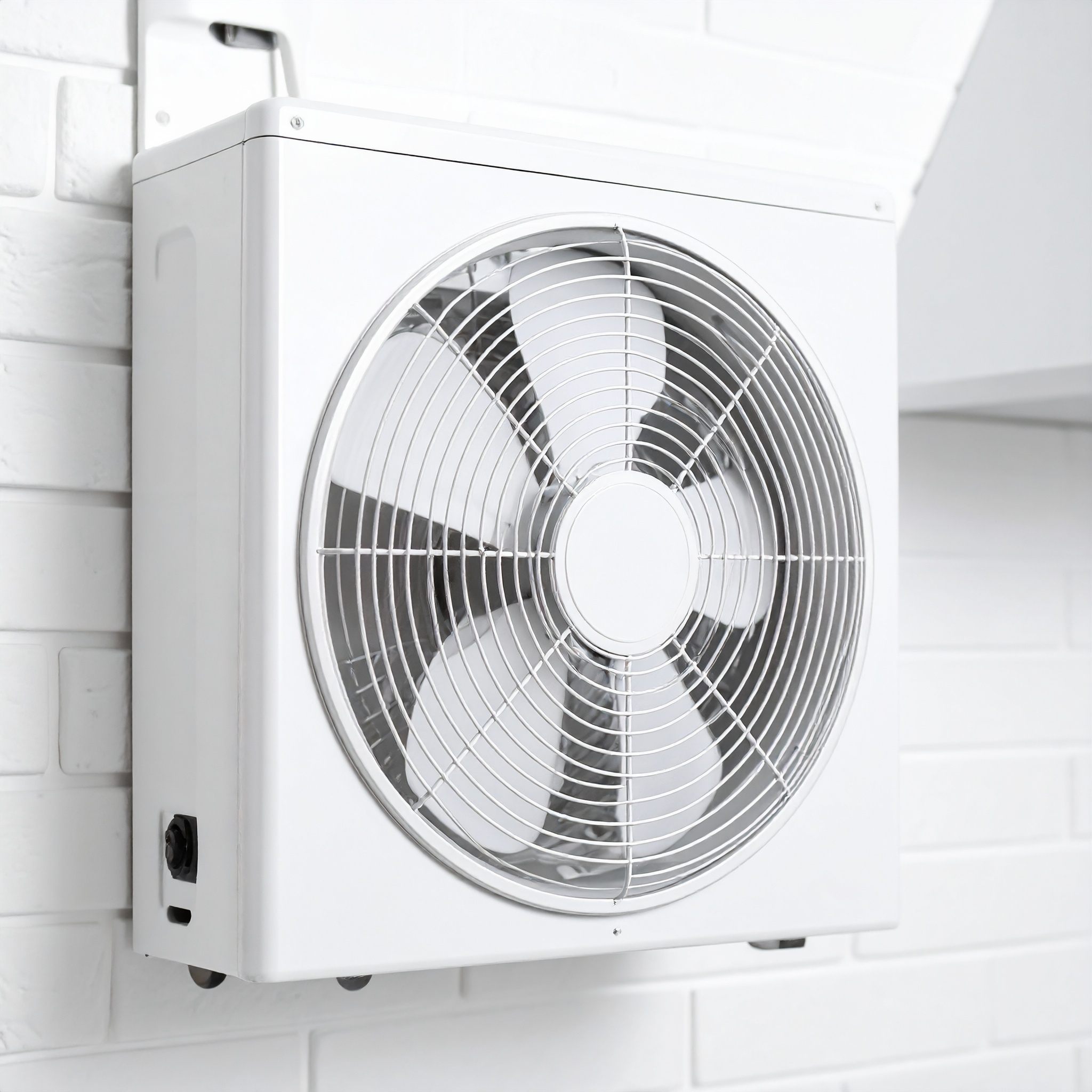

- 換気扇

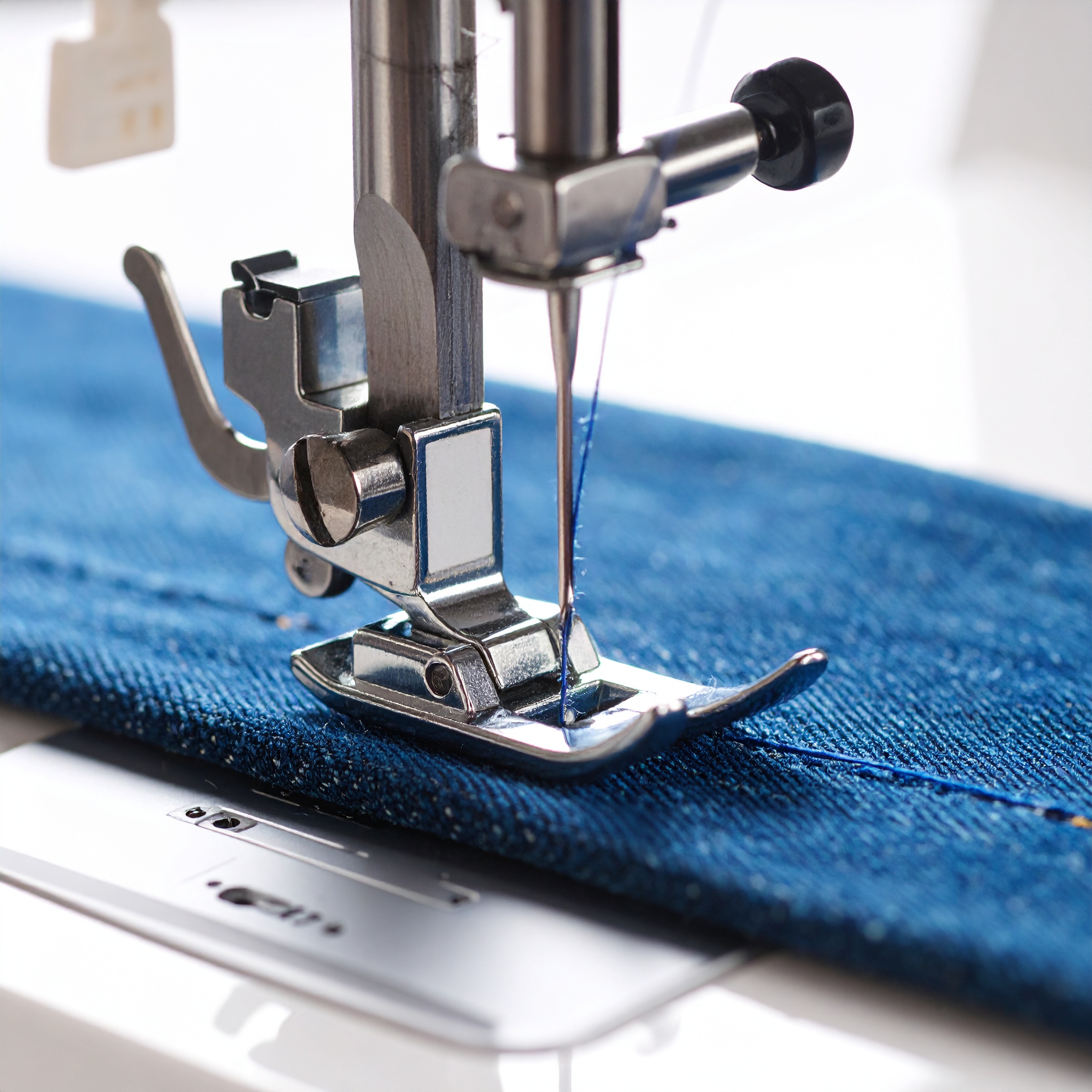

- ミシン糸の抑え

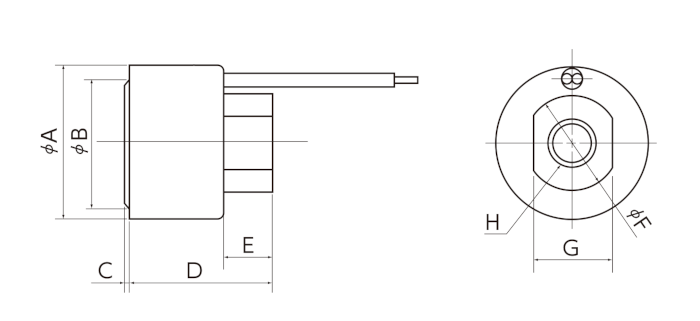

マグネットハンド1シリーズ
復帰バネ装置内蔵
- 仕様定格は、連続定格となります
- 絶縁抵抗（コイルとコア間 DC 500Vメガにて）
- 20MΩ以上
- 耐電圧（コイルとコア間）
- AC 1000V 1分間または、AC 1200V 1秒間
| 型式 | A寸法 | B寸法 | C寸法 | D寸法 | E寸法 | F寸法 | G寸法 | H寸法 |
|---|---|---|---|---|---|---|---|---|
| MH-1620 | 31.8mm | 26.0mm | 0.5mm | 30.0mm | 10.0mm | 20.0mm | 17.0mm | M10×P1.5 深6 |
| MH-1650 | 101.6mm | 91.6mm | 1.0mm | 85.0mm | 20.0mm | 40.0mm | 30.0mm | M20×P2.5 深15 |
| 型式 | 定格電圧 | 定格電流 | 消費電力 | 保持力 | 本体重量 |
|---|---|---|---|---|---|
| MH-1620 | DC 24V | 0.1A | 2.4W | 19.6N（2.0Kg） | 0.1Kg |
| MH-1650 | DC 24V | 0.65A | 15.6W | 392N（40Kg） | 3.0Kg |

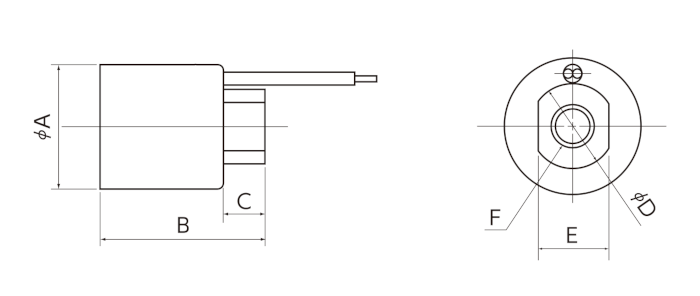

マグネットハンド2シリーズ
防滴型
- 仕様定格は、連続定格となります
- 絶縁抵抗（コイルとコア間 DC 500Vメガにて）
- 100MΩ以上
- 耐電圧（コイルとコア間）
- AC 1000V 1分間または、AC 1200V 1秒間
| 型式 | A寸法 | B寸法 | C寸法 | D寸法 | E寸法 | F寸法 |
|---|---|---|---|---|---|---|
| MH-2610 | 18.0mm | 29.0mm | 6.0mm | 11.0mm | 8.0mm | M5×P0.8 深5 |
| MH-2620 | 21.0mm | 33.0mm | 8.0mm | 12.0mm | 10.0mm | M6×P1.0 深6 |
| MH-2630 | 30.0mm | 40.0mm | 10.0mm | 18.0mm | 14.0mm | M8×P1.25 深8 |
| MH-2640 | 41.0mm | 46.0mm | 11.0mm | 20.0mm | 17.0mm | M10×P1.5 深10 |
| MH-2650 | 54.0mm | 52.0mm | 12.0mm | 25.0mm | 19.0mm | M12×P1.75 深12 |
| 型式 | 定格電圧 | 定格電流 | 消費電力 | 保持力 | 本体重量 |
|---|---|---|---|---|---|
| MH-2610 | DC 24V | 0.08A | 1.9W | 7.84N(0.8Kg) | 32Kg |
| MH-2620 | DC 24V | 0.1A | 2.4W | 24.5N(2.5Kg) | 50Kg |
| MH-2630 | DC 24V | 0.17A | 4.1W | 98N(10Kg) | 130Kg |
| MH-2640 | DC 24V | 0.23A | 5.4W | 245N(25Kg) | 290Kg |
| MH-2650 | DC 24V | 0.36A | 8.6W | 490N(50Kg) | 580Kg |
標準型式詳細
MH-1620
MH-1620
定格電圧
DC 24V
定格電流
0.1A
消費電力
2.4W
保持力
19.6N（2.0Kg）
本体重量
0.1Kg
A寸法
31.8mm
B寸法
26.0mm
C寸法
0.5mm
D寸法
30.0mm
E寸法
10.0mm
F寸法
20.0mm
G寸法
17.0mm
H寸法
M10×P1.5 深6
MH-1650
MH-1650
定格電圧
DC 24V
定格電流
0.65A
消費電力
15.6W
保持力
392N（40Kg）
本体重量
3.0Kg
A寸法
101.6mm
B寸法
91.6mm
C寸法
1.0mm
D寸法
85.0mm
E寸法
20.0mm
F寸法
40.0mm
G寸法
30.0mm
H寸法
M20×P2.5 深15
MH-2610
MH-2610
定格電圧
DC 24V
定格電流
0.08A
消費電力
1.9W
保持力
7.84N(0.8Kg)
本体重量
32Kg
A寸法
18.0mm
B寸法
29.0mm
C寸法
6.0mm
D寸法
11.0mm
E寸法
8.0mm
F寸法
M5×P0.8 深5
MH-2620
MH-2620
定格電圧
DC 24V
定格電流
0.1A
消費電力
2.4W
保持力
24.5(2.5Kg)
本体重量
50Kg
A寸法
21.0mm
B寸法
33.0mm
C寸法
8.0mm
D寸法
12.0mm
E寸法
10.0mm
F寸法
M6×P1.25 深8
MH-2630
MH-2630
定格電圧
DC 24V
定格電流
0.17A
消費電力
4.1W
保持力
98N(10Kg)
本体重量
130Kg
A寸法
30.0mm
B寸法
40.0mm
C寸法
10.0mm
D寸法
18.0mm
E寸法
14.0mm
F寸法
M8×P1.25 深8
MH-2640
MH-2640
定格電圧
DC 24V
定格電流
0.23A
消費電力
5.4W
保持力
245N(25Kg)
本体重量
290Kg
A寸法
41.0mm
B寸法
46.0mm
C寸法
11.0mm
D寸法
20.0mm
E寸法
17.0mm
F寸法
M10×P1.5 深10
MH-2650
MH-2650
定格電圧
DC 24V
定格電流
0.36A
消費電力
8.6W
保持力
490N(50Kg)
本体重量
580Kg
A寸法
54.0mm
B寸法
52.0mm
C寸法
12.0mm
D寸法
25.0mm
E寸法
19.0mm
F寸法
M12×P1.75 深12
標準品では足りないなら、オーダーしてください。
用途・仕様に合わせたマグネットハンドを一緒に作りましょう。
